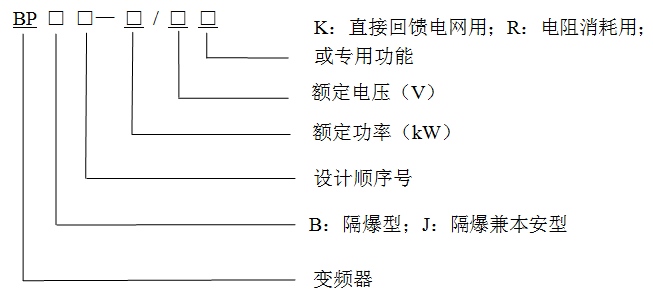

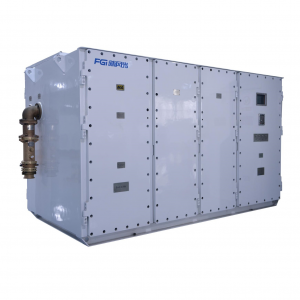

矿用变频器 BPJ1-1400/3.3

随着煤矿现代、智能化生产提升、机械化比例不断提高,大功率设备使用的比例也不断增加。井下刮板机、皮带机、提升机采用变频调速装置,可实现设备软启动、软停车,减少系统冲击,提高自动化控制水平。

项目

标准规范

输入

额定电源电压

三相10kV、电源电压±20%,50-60Hz±5%,电压失衡率<3%

输出

额定电压

0-3.3kV

额定电流

100%额定电流连续

输出频率

0~120Hz,可设定

主要功能

控制方式

V/F控制

载波频率

0.5kHz~16kHz,可根据负载特性,自动调整载波频率。

精度

模拟设定:最高频率设定值的0.3%(-10~25度)

数字设定:最高频率设定值的0.02%(-10~50度)

分辨率

模拟设定:最高频率设定值的0.5%

数字设定:0.01Hz  (99.99Hz以下),0.1HZ(100Hz以上)

转矩控制精度

±5%

过载能力

120%额定电流30分钟,150%额定电流1分钟

转矩提升

自动转矩提升;手动转矩提升0.1%~30.0%

V/F分离

两种方式:全分离、半分离

加减速曲线

两种方式:直线加减速、S曲线加减速;

四种加减速时间,加减速时间范围0.0~6000.0s

直流制动

直流制动频率:0.00~最大频率

制动时间:0.0~36.0s

制动动作电流值:0.0%~100.0%

点动控制

点动频率范围:0.00Hz~50.00Hz

点动加减速时间:0.0s~6500.0s

简易PLC、多段速运行

通过内置PLC或控制端子实现最多16段速运行

内置PID

可方便实现过程控制闭环控制系统

自动电压调整(AVR)

当电网电压变化时,维持输出电压恒定不变

过压过流失速控制

对运行期间电压电流自动限制,防止频繁过压过流故障跳闸

快速限流功能

减小过流故障,保护变频器正常运行

转矩限制与控制

 “挖土机”特性,对运行期间转矩自动限制,防止频繁过流跳闸,闭环矢量模式可实现转矩控制。

个性化功能

点对点通讯

可以实现主从控制

V/F分离功能

可以满足感应加热、逆变电源等场合

恢复用户参数

用户可以将自己设定的参数备份并恢复

定时控制

定时控制功能:设定时间范围0.0Min~6500.0Min

快速限流

避免变频器频繁的出现过流故障

瞬停不停

瞬时停电时通过负载回馈能量补偿电压的降低,维持变频器短时间内继续运行

出色的性能

以高性能的电流矢量控制技术实现异步电机控制

数字输入通道

8路可编程数字量输入。

输入功能

模拟输入通道

2路模拟量信号输入: 0~10V/0~20mA可切换。

数字输出通道

2路数字输出

输出功能

模拟输出通道

2路模拟信号输出: 0~10V/0~20mA可切换。

命令源

操作面板给定

运行

频率源

10种频率源:数字给定、模拟电压给定、模拟电流给定、

串行口给定。可通过多种方式切换

辅助频率源

10种辅助频率源。可灵活实现频率微调、频率合成

LED显示

显示参数

显示与键盘操作

HMI显示

显示运行状态:输出频率、输出电流、温度等。

按键锁定和功能选择

实现按键的部分或全部锁定,定义部分按键的作用范围,以防止误操作

使用场所

煤矿井下,无腐蚀性气体,在具有甲烷和煤尘爆炸性混合物环境中、在不破坏绝缘的气体或蒸汽的环境中。

环境

海波高度

低于1000米; 矿井大气压(0.08~0.11)Mpa;

环境温度

-20℃~+40℃(环境温度在40℃以上时,请降额使用)

湿度

小于95%RH(+25℃),无水珠结露

振动

在无显著振动和冲击的场所

存储温度

-20℃~+60℃

防护等级

IP54

结构

污染等级

PD2

冷却方式

热管+强迫风冷

Ⅲ类
